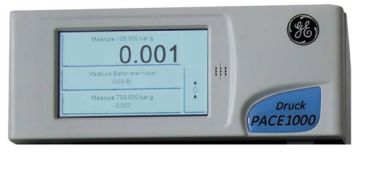

PACE1000精密壓力指示儀
本網站進口產品技術指標僅供參考，最終解釋權為GE公司，不足之處請指教！
產品概況
高精度Druck壓力指示儀，專為測試工作臺、臺式及面板安裝式的校驗、測試及監測等應用而設計。
新型PACE系列精密壓力指示儀融合了來自于GE的測量技術，可為壓力測量領域的測試、校驗和監測提供優質、快遞、靈活和經濟的解決方案。
PACE采用了數字式壓力傳感器，憑借新的硅壓阻和硅諧振技術，可提供高質量、高穩定性、更大的寬帶和更高精度的測量和校驗。PACE1000提供多種不同的壓力量程選擇，具有三種精度等級，從而確保證其可滿足客戶在預算范圍內的對技術參數不同層次的需求。
PACE 1000作為PACE平臺的指示儀，彌補了PACE 5000在壓力測試和校驗過程中只能提供單個壓力控制范圍的有限性。PACE 6000支持單個或多個范圍的壓力控制，而PACE CM控制模塊除了提供三種精度等級，還能提供高性價比方案。
性能特點：
單個或多個壓力范圍配置
PACE1000是高精準的單個、雙個或三個頻道的壓力指示儀，可以和其他壓力儀表（如便攜式校準儀）一起對其他壓力設備（如：壓力傳感器，變送器，模擬壓力表，壓力開關，泄壓/脈沖設備等）進行壓力參考的測試和校驗。
標配數據記錄
PACE1000能提供數據的記錄，可用最數字交流讓PACE1000成為壓力監測的理想選擇。
操作簡單
PACE1000的彩色觸摸顯示屏可以通過5個傳感器的輸入（3個內部傳感器和2個外部傳感器）讓用戶盡可能同時了解三種壓力的測量。
如果安裝的傳感器數目多于兩支，PACE1000的指示器配置可得到擴展，其可以顯示文本或圖片的格式，也可以顯示P1-P2之間的壓差值。指示器顯示屏可以由客戶自定義登陸時間，采樣頻率和觸發條件記錄顯示內容，所有的壓力傳感器的測量可通過一個通信端口進行傳輸。
· 同時顯示3個壓力測量值
· 壓力范圍最高達1000bar（14500psi/100 MPa）
· 精度選擇高達0.005%FS
· 長期穩定性高達0.01%Rdg/每年
· 大氣壓參考選項
· 標配負向表壓校驗
· 可選擇圖形顯示
· 高分辨率觸摸屏操作
· 直觀的圖標驅動菜單結構
· 開關測試/模擬輸出選項&開關測試/無源觸點選項
· 配置RS232、IEEE連通性、以太網和USB
· 泄露測試選項
· 最小值/最大值/平均值顯示
· 與軟件包兼容
· 28個可選壓力單位以及4個用戶自定義單位
壓力測量 | |
標準壓力范圍 | 25、70、200、350和700mbar表壓； 1、2、3.5、7、10、20、35、70、100、135、172、210bar表壓； 350、420、700和1000bar絕壓 0.35、1、3、5、10、15、30、50、100、150、300、500、1000、1500、2000、2500、3000psi表壓；500、6000、10000和14500psi絕壓 2.5、7、20、35、70、100、200、350、700kPa表壓，1、2、3.5、7、10、13.5、17.2、21MPa表壓，35、42、70和100MPa絕壓 所有的表壓量程均已包括負向校驗。選擇任一量程范圍再添加大氣參考選項可實現絕壓/表壓量程轉換 |
IRS壓力范圍： | 35-1300、35-2600和35-3500mbar絕壓 |
IRS-B大氣參考量程： | 750-1150mbar絕壓、10.9-16.7psi絕壓、75-115kpa絕壓 |
超限指示 | 超過以mbar/bar為單位的滿量程壓力范圍10% |
壓力介質
| 3.5bar及其以上壓力，需同不銹鋼316或哈式合金C 276兼容. 表壓范圍低于3.5bar和絕壓范圍低于3500mbar時：建議采用干燥、無油的非腐蝕性氣體，推薦使用干燥空氣和氮?dú)? 低于350mbar或psi時，請咨詢您的銷售代表。 |
顯示 | |
面板 | 1／4VGA4.3英寸寬屏彩色LCD屏幕，配備一體式觸摸屏 |
通信更新速率 | 每秒8次 |
顯示更新速率 | 每秒2次 |
讀數 | ± 9999999 |
壓力單位 | mbar、bar、Pa(N/m2)、hPa、kPa、MPa、mmHg @ 0°C、cmHg @ 0°C、mHg @ 0°C,、 inHg @ 0°C、mmH2O @ 4°C、cmH2O @ 4°C、mH2O @ 4°C、mmH2O @ 20°C、cmH2O @20°C、mH2O @ 20°C、kg/m2、kg/cm2、torr、atm、psi、lb/ft2、inH2O @ 4°C、inH2O @20°C、inH2O @ 60°F、ftH2O @ 4°C、ftH2O @ 20°C、ftH2O @ 60°F、用戶自定義1、用戶自定義2、用戶自定義3以及用戶自定義4 |
性能（效驗溫度范圍內） | |
IPS0標準精度 | 0.02% Rdg + 0.02% FS (25mbar：0.20% Rdg + 0.20% FS，70mbar：0.10% Rdg + 0.10% FS，200mbar：0.04% Rdg + 0.04% FS) 包括線性度、滯后、可重復性和溫度對表壓的影響，并假定穩態溫度條件和定期調零。 |
IPS1提高精度 | 0.01% Rdg + 0.01% FS (25mbar：0.10% Rdg + 0.10% FS，70mbar：0.05% Rdg + 0.05% FS，200mbar：0.02% Rdg + 0.02% FS) 包括非線性、遲滯、重復性和溫度影響，并假定穩態溫度條件和定期清零。 |
IPS2精度 | 0.005% Rdg + 0.005% FS (25mbar：0.05% Rdg + 0.05% FS，70mbar：0.025% Rdg + 0.025% FS，200mbar：0.01% Rdg + 0.01% FS) 包括非線性、遲滯、重復性和溫度影響，并假定穩態溫度條件和定期清零。 |
IPS長期穩定性 | 2bar到210bar (30psi至3000psi)，0.01%Rdg/年；1bar，0.02% Rdg/年；25mbar- 700mbar，0.03% Rdg/年。包含定期清零. |
負壓精度 | 任意負壓壓力下最大誤差等于等值正壓下的最大誤差。 |
IRS0標準精度 | 0.01% FS，包括非線性、遲滯、重復性和溫度影響 |
IRS1提高精度 | 0.005% FS，包括非線性、遲滯、重復性和溫度影響 |
IRS0-B標準精度大氣參考 | 0.10mbar或0.001450psi。包括非線性、遲滯、重復性和15°C (59°F) 至45°C (113°F) 之間的溫度影響。 |
IRS1-B提高精度大氣參考 | 0.05mbar或0.000725psi。包括非線性、遲滯、重復性和15°C (59°F) 至45°C (113°F) 之間的溫度影響。 |
IRS2-B精度大氣參考 | 0.025mbar或0.0003625psi。包括非線性、遲滯、重復性和15°C (59°F) 至45°C (113°F) 之間的溫度影響。 |
IRS長期穩定性 | 0.01%讀數/年，大氣參考0.1mbar/年 |
絕壓精度 | 表壓精度+大氣參考精度 |
電氣規格 | |
供電 | 90VAC至130VAC@47至63Hz和180VAC至260VAC@47至63Hz。15VA |
通信 | |
通信 | RS232、USB和IEEE-488、SCPI、DPI141、DPI142和DPI150模擬。LabVIEW驅動程序Ethernet（VXI-II和采用SCPI的插座）。 |
環境 | |
溫度 | 工作溫度 10°C至50°C (50°F至122°F) 校驗溫度 15°C至45°C (59°F至113°F) 儲存溫度 -20°C至70°C (-4°F至158°F) |
密封等級 | IP20 (EN60529)，僅限室內使用 |
濕度 | 5% RH至95% RH非凝露。 |
振動 | 符合Def. Stan. 66-31 8.4 Cat 3以及MIL-T-28800E Cat 2 |
沖擊 | 機械沖擊符合EN61010標準 |
認證 | LVD EN61010、EMC EN61326、PED、ROHS & WEEE-CE標志 |
物理規格 | |
重量 | 3.2kg（不包括外部PSU和包裝重量）至6.5lbs（包括外部PSU和包裝重量） |
尺寸 | 218mm x 88mm (2U) x 250mm (8.6in x 3.5 (2U)) x 9.8in） |
壓力連接 | 9/16 18UNF Autoclave外螺紋，對應350bar至1000bar |
PACE1000精密壓力指示儀/氣壓計
選型與報價
一、低壓
序號 | 型號 | 名稱 | 量程 | 精度 |
1 | PACE1001 | 精密壓力指示儀（大氣壓計） | 絕壓（35-1300）hPa | IPS1 0.01Rdg+0.01%FS |
2 | PACE1001 | 精密壓力指示儀 (內部1個傳感器） | 表壓； 2.5、7、20、100、200、350和700kPa(可選其一量程） | IPS1 0.01Rdg+0.01%FS |
3 | PACE1002 | 精密壓力指示儀 (內部2個傳感器） | 表壓； 2.5、7、20、100、200、350和700kPa(可選其二量程） | IPS1 0.01Rdg+0.01%FS |
（備注） 增加傳感器 | 傳感器 | 表壓； 2.5、7、20、100、200、350和700kPa | IPS1 0.01Rdg+0.01%FS |
二、中壓
序號 | 型號 | 名稱 | 量程 | 精度 |
1 | PACE1001 | 精密壓力指示儀 (內部1個傳感器） | 表壓； 1、2、3.5、7、10、13.5、17.2、21MPa(可選其一量程） | IPS1 0.01Rdg+0.01%FS |
2 | PACE1002 | 精密壓力指示儀 (內部2個傳感器） | 表壓； 1、2、3.5、7、10、13.5、17.2、21MPa(可選其二量程） | IPS1 0.01Rdg+0.01%FS |
三、高壓
序號 | 型號 | 名稱 | 量程 | 精度 |
1 | PACE1001 | 精密壓力指示儀 (內部1個傳感器） | 35、42、70和100MPa(可選其一量程） | IPS1 0.01Rdg+0.01%FS |
2 | PACE1002 | 精密壓力指示儀 (內部2個傳感器） | 35、42、70和100MPa絕壓(可選其二量程） | IPS1 0.01Rdg+0.01%FS |
